谷景電子在為客戶出貨磁環共模電感產品時，都會對共模電感的耐壓性能進行測試。對于耐壓性能沒過的共模電感，谷景電子提供三種重新繞制的方法，提高共模電感的耐壓性能。
1.更換共模電感繞法
磁環共模電感通常有兩種繞線方法，第一種為雙線并繞，第二種為雙線對繞。
第一種，雙線并繞法：需要使用絕緣線和漆包共同繞制，磁環共模電感繞制成功后外形與磁環差模電感有些類似。

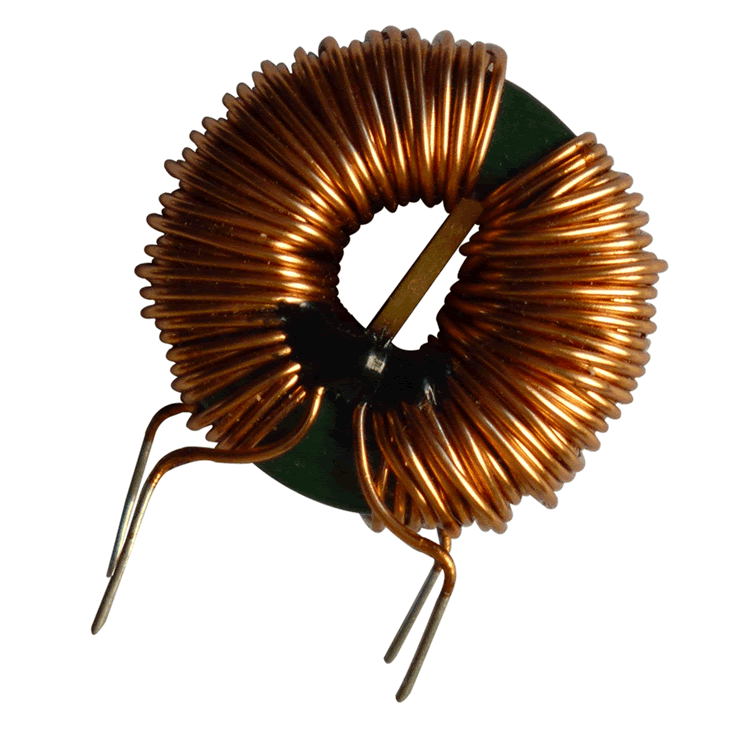

雙線并繞的共模電感成品如圖所示：

雙線并繞的共模電感適用于低壓大電流的電路，使用雙線并繞的方法繞制共模電感并不能夠提高電感的耐壓性能。

第二種，雙線分繞法：需要使用兩組漆包線，也可以使用一組漆包線與一組三層絕緣線，兩個繞組分開繞制，每組繞線沿磁芯一邊繞制。

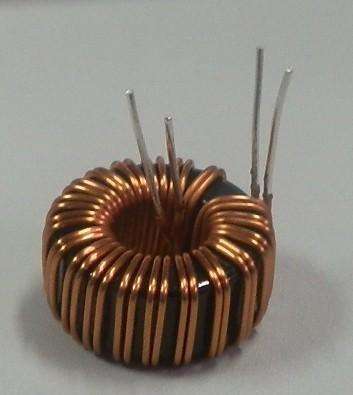

雙線分繞共模電感如圖所示：

使用雙線分繞方法繞制磁環共模電感，能夠大大提高共模電感的耐壓性能。

2.更換共模電感繞線
磁環共模電感使用不同的繞線，將對磁環共模電感耐壓產生不同影響。
當磁環共模電感使用兩組漆包線時，線徑越粗，耐壓效果越好。
磁環共模電感使用一組漆包線，一組三層絕緣線的耐壓效果優于，線繞法相同，且線徑尺寸相同的兩組漆包線繞制的共模電感。

3.共模電感增加隔板
共模電感加隔板的方法僅適用于雙線分繞。共模電感可以通過在磁環中間增加一個隔板，從而獲得更好的增加耐壓效果。
通常情況下，添加隔板的共模電感在耐壓性能上，比不添加的電感要高出一倍。
